CAN总线至串口TTL协议转换模块 CSM100
浏览量:
1016

CAN总线至串口TTL协议转换模块 CSM100

CSM100系列接口模块是基于内置混合电路技术,并且包含实现一个CAN-bus接口所必须的所有模拟和数字元件。其中包括一个高性能微控制器,具有Flash、RAM、EEROM、看门狗的芯片、以及所有必要的模拟器件,如磁耦、DC/DC转换器和总线驱动器,所有这些均集成在一块面积仅为6.5平方厘米的芯片上。CSM100系列接口模块集成有1路UART通道、1路CAN-bus通道,可以很方便地嵌入到带有UART接口的设备上,在不需要改变原有硬件结构的前提下使设备获得CAN-bus通讯接口,实现用户设备和CAN-bus网络之间的连接、数据通讯。CSM100系列接口模块的UART通道支持多种通讯波特率,范围是600bps~115200bps;CAN-bus通道支持CiA推荐的15种标准通讯波特率,通讯速率范围为5Kbps~1000Kbps。该芯片适合用于CAN-bus低速数据传输应用,最高传输速率为400帧/秒,芯片具有体积小巧使用方便等特点,是嵌入式系统用户的上佳选择。您不需要了解与CAN-bus有关的任何知识,利用此芯片操作CAN-bus就如同操作UART或RS232一样方便!
零售价
0.0
市场价
0.0
浏览量:
1016
产品编号
数量
-
+
库存:
产品描述
参数

产品特点

超小PDIP-24 芯片型;

支持 CAN2.0A、CAN2.0B 协议;

内置 DC-DC 模块,隔离电压(1000VDC);

内置高速电磁隔离模块;

内置微处理器、CAN 控制器、CAN 收发器;

1 路UART 输出通道,1 路CAN-bus 输出通道;

工作温度范围:-40℃ — +85℃;

最高帧流量:400 帧/秒;

CSM100 支持透明转换和透明带标识转换;

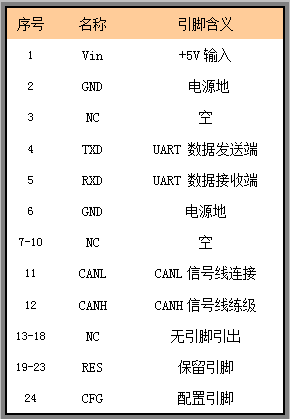

引脚信息

实物展示

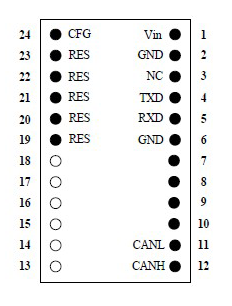

管脚信息

关键词:
CAN转串口
CAN转TTL
CAN模块
扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

相关文件

  • CAN-UARHT模块.pdf

    大小:
    2019-10-12 16:54:40
  • CAN-UART配置工具.exe

    大小:
    2019-10-18 10:05:08
