CANHUB-P4 CAN总线集线器路由器

CANHub-P4是北京安融互通科技有限公司开发的一款工业级智能四通道CAN网桥中继器。CAN总线集线器路由器智能4通道CAN 网桥具有4个电气隔离的CAN 总线接口,能实现不同速率的4个独立CAN网络之间的数据接收/存储/转发;能够过滤不需要的CAN消息,降低子网的负荷;还能路由子网间传输的消息。CAN总线集线器路由器实现改变CAN网络拓扑结构、延长网络通讯距离、增加节点数目等功能。CANHub-P4的四路CAN 通道可以在不同波特率下工作,CANHub-P4符合CAN 规范2.0A(11 位CAN 标识符)和2.0B(29 位CAN 标识符)。支持透明的、协议独立的CAN消息传输,适用于多种应用。此外,可用于CANopen、SDS、J1939、DeviceNet 等各种高层协议。CAN总线集线器路由器可以配置CAN消息接收滤波器,这样可以保证只有需要的数据通过中继器传输到其他CAN 网络上。CANHub-P4 可通过异步串行通讯接口连接到PC 来配置。通过“CAN配置工具”配置软件设置CAN 通道波特率、CAN 消息接收滤波等,使用简单,支持即时生效,设备配置完成后无需任何操作即可投入工作。

所属分类:

CANbus系列

产品附件:


产品描述

产品特性

四路电气隔离的CAN通道;

通过RS232端口配置四路CAN通道的波特率:5Kbps~1Mbps;

强大的CAN消息接收过滤功能,能有效避免不需要的消息的转发;

采用32位高速ARM处理器,端口数据吞吐量高达7000fps;

长时间发送错误会自动侦测,有效避免网络阻塞;

符合CAN 2.0B规范和ISO/DIS11898标准;

所有CAN通道均带电气隔离保护,隔离电压2500Vrms

有电源、设备状态、总线活动/错误指示灯。

工作电压:9~24 VDC

工作温度:-25℃~75℃;

湿度:5% - 95% RH,无凝露。

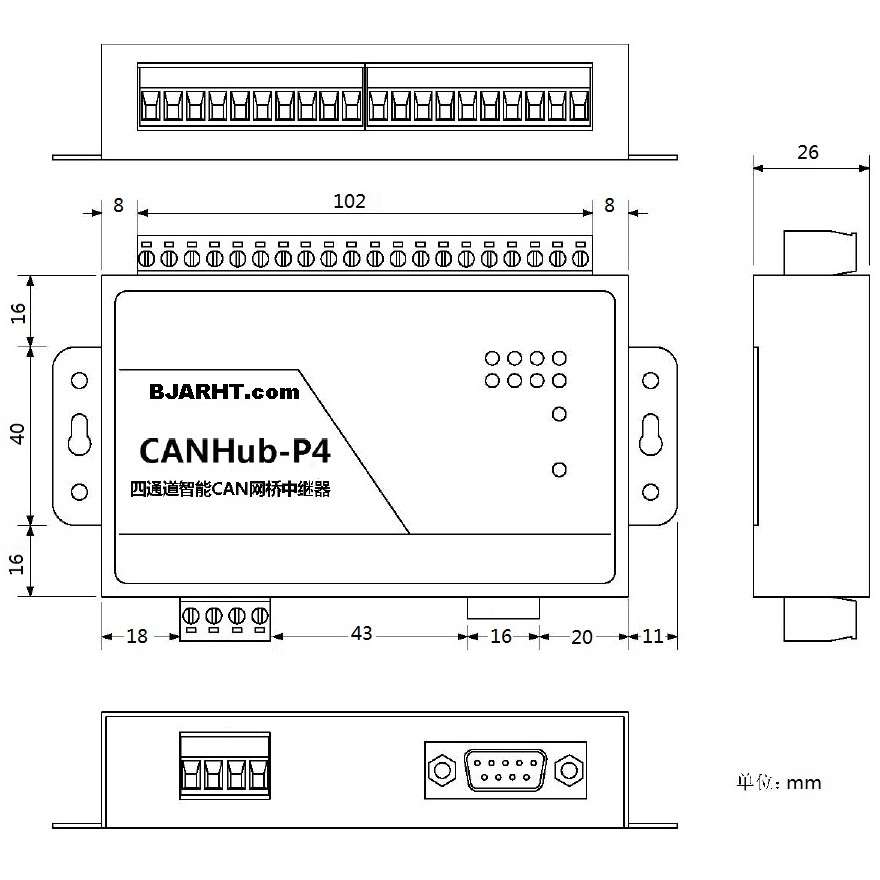

外观和尺寸

电气参数

参数名称

符号

额定值

单位

最小

典型

最大

电源电压

VCC

9

12

30

V

工作电流

Pm

-

160

-

mA

总线信号(CAN_H与CAN_L之间电压)



-30

-

30

V

工作环境温度

Tamb

-25



75

除非特别说明,上表所列参数是指Tamb=25℃时的值。



应用框架
