CAN光纤协议转换器(协议转换型)
工业级智能CANbus光纤协议转换设备,它内部集成了一路CANbus 接口和一路光纤接口以及光纤2M协议栈,用户利用它可以轻松扩展CANbus网络,进一步拓展CANbus 网络的范围。 CANFiber为工业级产品,可以工作在-30℃~85℃的温度范围内。它具有一个CAN总线接口,通信最高波特率为1Mbps,一个全双工光纤接口,通信最高速率为2Mbps。CANFiber的CAN总线端口具有自动侦测波特率和用户强制波特率两种工作方式,光纤端口最大传输为60公里,CANFiber成对使用允许两边波特率不对等。通过配置软件用户可以灵活的设定相关配置参数。
所属分类:
CANbus系列
产品附件:
产品描述
产品特性
高速增强的处理器;
1路CANbus接口,1KV电磁隔离;
CANbus接口波特率5k~1000kbps(允许自动侦测波特率);
符合CAN 2.0B规范和ISO/DIS11898标准;
内嵌硬件看门狗定时器;
双路无极性 9V~30V直流电源输入;
工作温度:-30℃~85℃;
湿度:5% - 95% RH,无凝露;
坚固的金属外壳;
标准DIN导轨安装。
产品规格
光纤端口
CAN波特率在1M时保证传输15Km
光纤波长: 多模:1310/850 nm
单模:1310/1550 nm
传输光纤: 多模:50/125、62.5/125、100/140um
单模:8.3/125、9/125um、10/125um
传输距离: 多模:2KM 发送光功率:≥-4dBm 接收灵敏度:≤-12dBm
单模:15KM 发送光功率:≥-2dBm 接收灵敏度:≤-23dBm
光纤接口类型:SC、ST、FC、单模、多模、单模单纤、可选;标配:单模SC接口
CANbus端口
接口类型:2EDG-5.08,90°,端子;
信号线:CAN_H、CAN_L、CAN_G;
波特率:5k~1000Kbps。
EMC特性
静电放电抗扰度(ESD):
接触放电:+8KV 等级4;
空气放电:+15KV 等级4。
电快速瞬变脉冲群抗扰度(EFT):
电源端口:+4KV 等级4;
信号端口:+4KV 等级4。
浪涌(冲击)抗扰度 :
电源端口:+4KV 等级4;
信号端口:+2KV 等级3。
实物展示

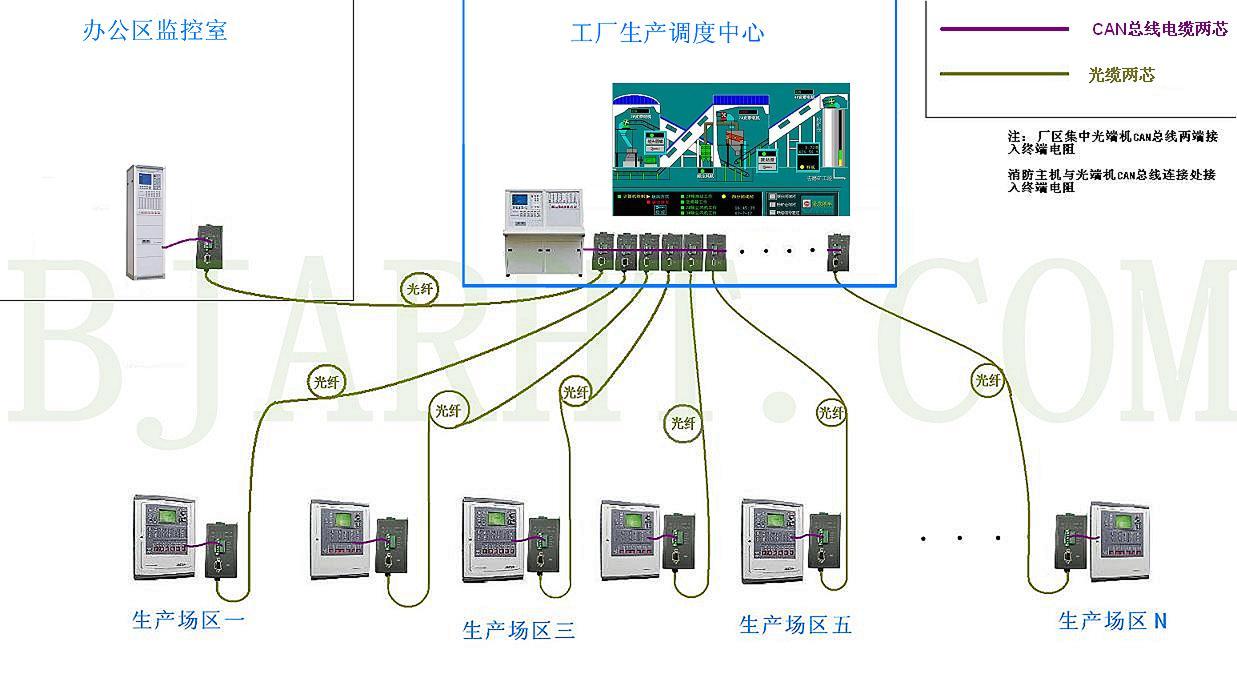

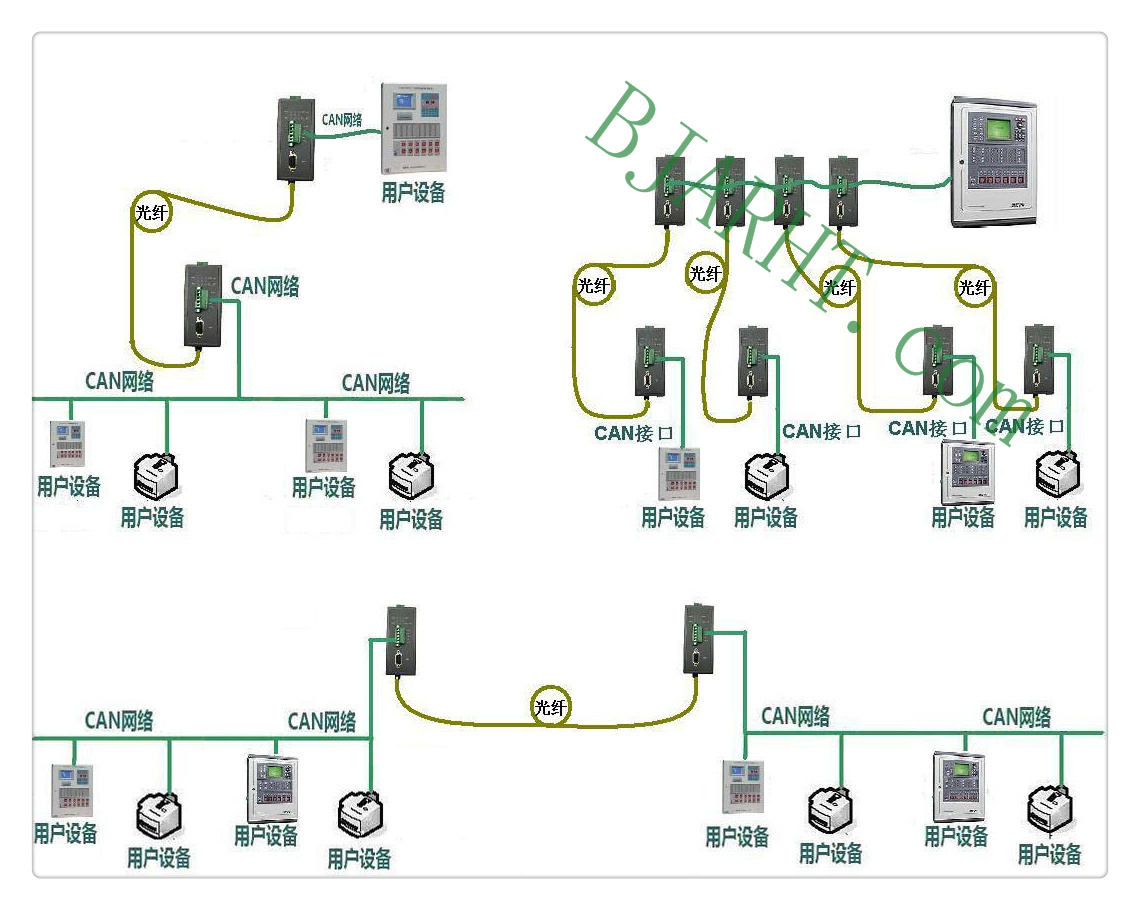

应用框架
