CAN总线中继放大器

CAN-Bridge是一款工业级智能CAN网桥中继器。当CAN总线上设备节点超过110个,或者通讯距离超过10Km时应使用CAN-Bridge智能CAN网桥中继器可达到增加CAN总线负载节点和延长CAN总线通讯距离的作用。CAN-Bridge的两个CAN通道可以在不同波特率下工作,CAN-Bridge符合CAN规范2.0A(11位CAN标识符)和2.0B(29位CAN标识符)。支持透明的、协议独立的CAN消息传输,适用于多种应用。此外,可用于CANopen、SDS、J1939、DeviceNet等各种高层协议。

所属分类:

CANbus系列


产品描述

产品特性

两路电气隔离的CAN通道;

两路CAN通道波特率自动侦测:5Kbps~1Mbps,也可通过RS232端口强制CAN波特率;

最大转发率3000帧/秒(CAN最大波特率);

符合CAN 2.0B规范和ISO/DIS11898标准;

所有CAN通道均带电气隔离保护,隔离电压1000Vrms;

有电源、设备状态、总线活动/错误指示灯;

工作电压:9~24VDC;

工作温度:-25℃~75℃;

湿度:5% - 95% RH,无凝露;

标准DIN导轨安装;

物理尺寸:100mm*70mm*25mm(不计算导轨安装架高度)。


各部件名称与功能

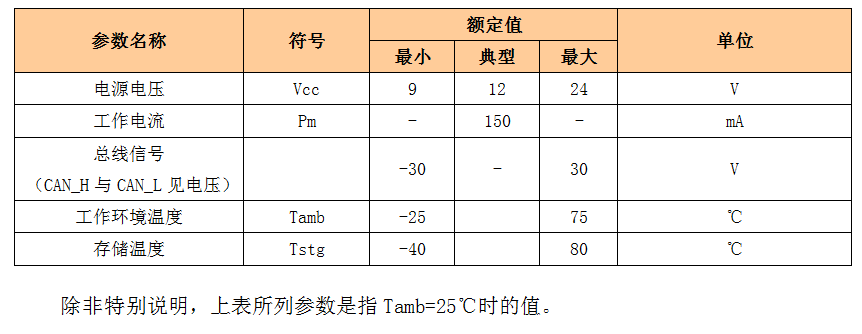

电气参数

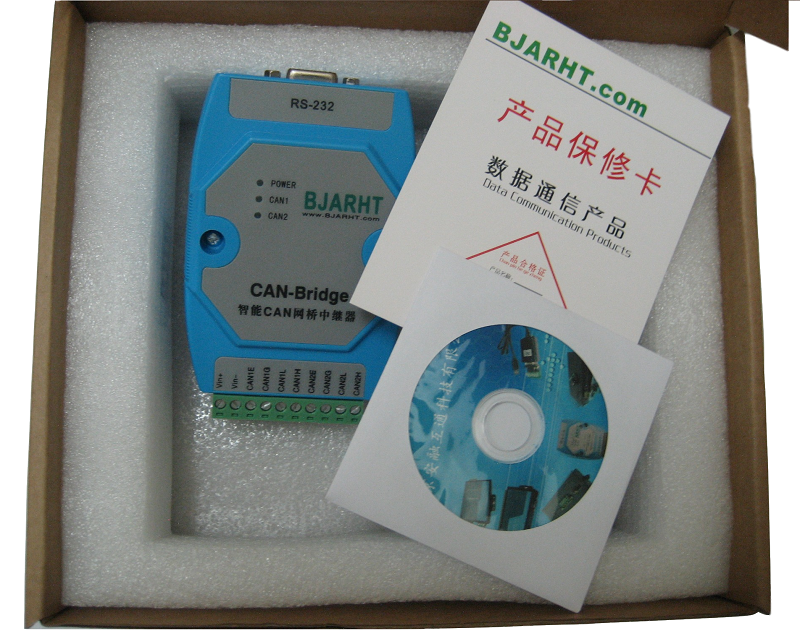

实物展示


应用方案







相关下载
