CAN总线光纤中继器-CANFiber-F1S1

CANFiber-F1S1为实现CAN现场总线远距离通讯而设计的工业级光纤通讯中继产品。符合CAN规范2.0A(11位CAN标识符)和2.0B(29位CAN标识符)。支持透明的、协议独立的CAN消息传输,适用于多种应用。此外,可用于DeviceNet、CANopen、SAE J1939、SDS、NMEA2000、SAE J2284等各种高层协议。CANHUB-F1S1可以配置CAN消息接收滤波器,这样可以保证只有需要的数据通过中继器传输到其他CAN网络上。共有两个系列产品,分别是F1系列和F2系列。 F1系列支持一路电缆数据接口,一路光纤数据接口,适用于点对点通讯结构;F2系列支持两路电缆数据接口,两路光纤数据接口,适用于链形(可级联传输更远距离)、星形、环网冗余型拓扑结构。F1与F2可混合组网为更复杂的网络拓扑结构。该产品具有总线故障智能恢复功能,当某段总线出现故障时,自动恢复。采用专有技术、解析总线协议并再生数据通过光纤转发,极大的提高了总线的抗干扰能力,支持0~1Mbps内的各种自定义波特率,完全解决高速率远距离传输问题。多模光纤可传输2KM,单模光纤可传输20KM。

所属分类:

产品中心

CANbus系列

产品附件:


产品描述

品特性

最多两个光纤端口,两个CANbus端口;

转发能力最高波特率传输量6500帧/秒;

转发型式:存储转发;

支持5K~1Mbps以内各种波特率,可通过配置软件进行配置;

完全解决CAN总线高速率远距离传输问题,多模光纤/单模光纤可选,多模传输2KM,单模可传输20KM;

支持多种网络拓扑结构,点对点、星形、链形、环网冗余,可组合为更复杂的网络拓扑结构;

CAN总线接口采用独立电源供电,完全隔离总线于设备间的地线回路,采用先进的电磁隔离技术隔离总线信号、有效保护了通讯设备受电源地线回路和浪涌的干扰破坏;

CAN总线接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰,具有自恢复过流保护功能。

具有总线故障智能恢复功能,光纤链路状态智能监测;

具有总线活跃指示灯、光纤链路状态指示灯及总线故障指示灯;

DC9~36V电源供电,具有防反接功能,具有短路保护功能;

工业级设计,无风扇、低功耗、超强防磁场、仿辐射及抗干扰能力;

超强度钢板外壳,IP30防护等级,可选35mm工业导轨安装方式。

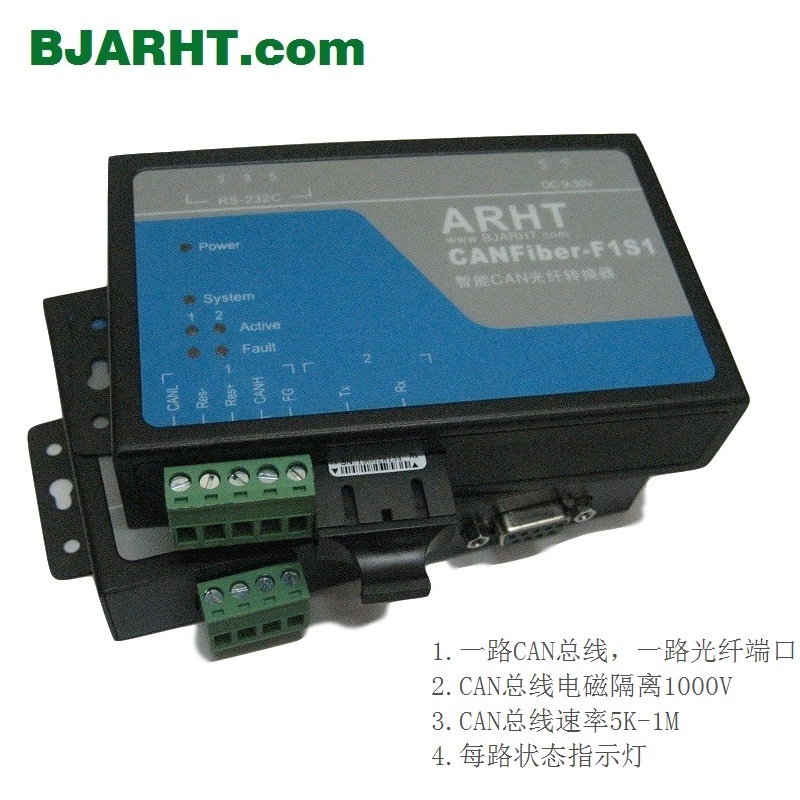

实物展示

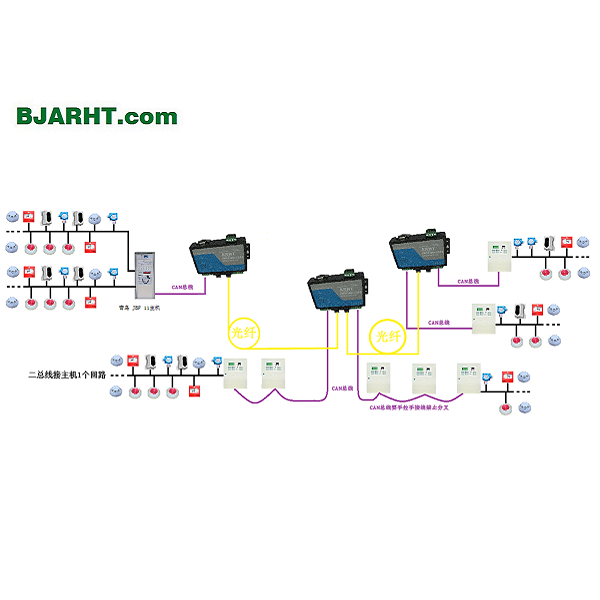

应用框架
