USB转四串口 AR104F

AR104F系列产品采用英国FTDI公司的FT4232芯片。让您的笔记本电脑或工作站可以通过USB(通用串行总线)与4个隔离的串行RS232/422/485 外设进行通信。AR104F通过PC的USB端口为您的系统增加4个Windows下的COM口,并与任何型号的RS232/422/485设备兼容。这类即插即用的USB解决方 案非常适用于移动,仪器和POS应用。简单,方便的串口扩展USB即插即用功能无需考虑IRQ,DMA或I/O地址资源,可以方便地实现串口的扩展。高效能的128字节FIFO和集成的H/W,S/W流程。AR104F系列内建15 KV ESD保护 ,2 KV 电磁隔离保护(仅AR104FI)。

所属分类:

产品中心

USB串口系列

产品附件:


产品描述

产品特点

AR104F/AR104FI四个串口可分别设置成:全双工232、全双工422、全双工485、半双工485;

支持USB 2.0,速率可达480 Mbps;

串口通信速率可达460.8 Kbps;

每个端口128字节的接收缓冲区和128字节的发送缓冲区;

内建ESD保护,2 KV 电磁隔离保护(仅AR104FI);

COM口记忆功能,方便维护主机COM口列表;

每端口TX / RX指示灯;

自动使能控制RS485双向数据;

USB大容量数据传输模式(512个字节的数据包,在高速模式下);

支持总线和外接电源供电工作电源:+9V~24V DC;可根据需求提供5V接口;

安装方式:可选标准DIN 导轨安装或简单固定方式;

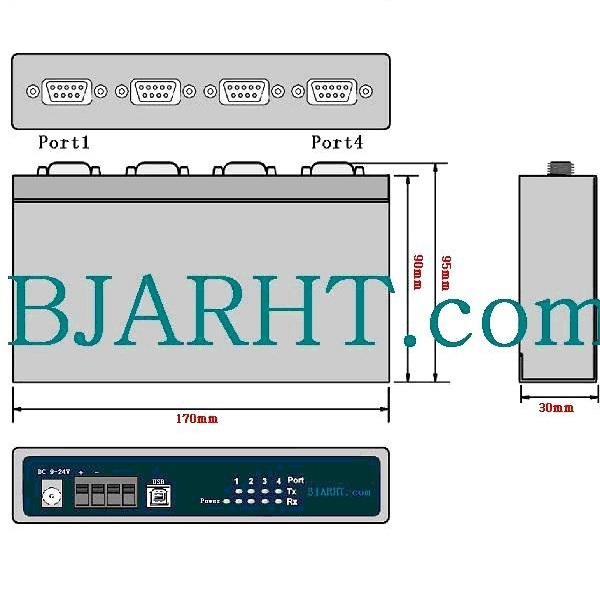

产品尺寸:170×95×30 mm。

规格

通信速率:高速480 Mbps,全速12 Mbps

支持USB 1.1,2.0

连接器:USB B型

信号:

RS-232:TxD,RxD,RTS,CTS,DTR,DSR,DCD,GND

RS-422:TxD+(A),TxD-(B),RxD+(A),RxD-(B),GND

4线RS-485:TxD+(A),TxD-(B),RxD+(A),RxD-(B),GND

2线RS-485:Data+(A),Data-(B),GND

连接器:针式DB9

FIFO:128 byte

波特率:50 bps ~ 460.8Kbps

数据位:7,8

停止位:1,2

I/O地址/IRQ:BIOS分配

校验位:None,Even,Odd,Space,Mark

流控:RTS/CTS,XON/XOFF

支持以下操作系统:

Windows 2000, Server 2003, Server 2008

Windows XP and XP 64-bit

Windows Vista and Vista 64-bit

Windows XP Embedded

Windows CE 4.2, 5.0, 5.2 and 6.0

Mac OS 8/9,OS-X

Windows 7 64-bit

Windows 8  64-bit

windows 10 64-bit

Android(JavaD2XX)

Linux 2.4 以后版本

电源和环境:

AR 104F-232: 100mA(max) @ 5 VDC总线电源

AR 104F: 300mA(max) @ 9-24VDC外接电源

AR 104FI: 460mA(max) @ 9-24 VDC外接电源

工作温度:-40 ~ 85 °C

工作湿度:5 ~ 95% RH

存储温度:-40 ~ 85 °C

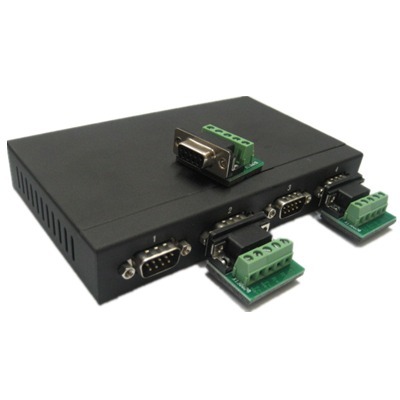

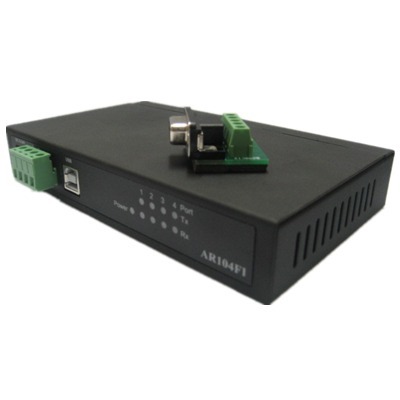

实物展示

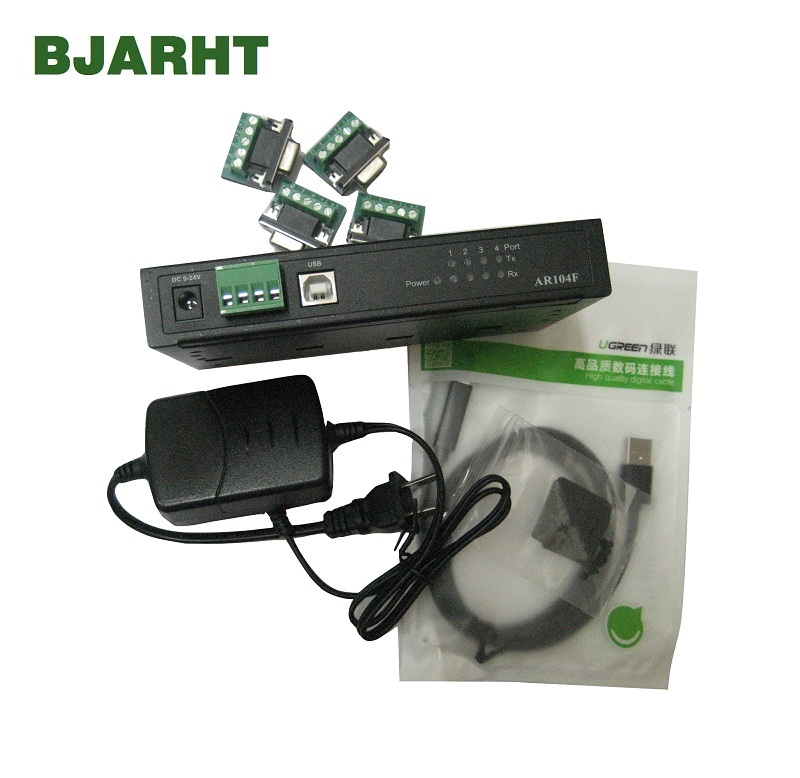

配件

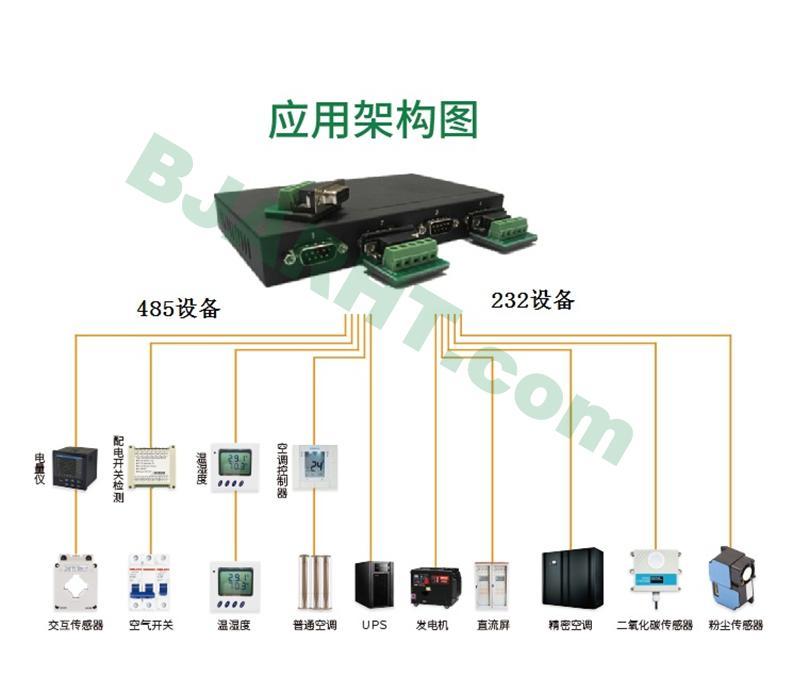

应用架构
