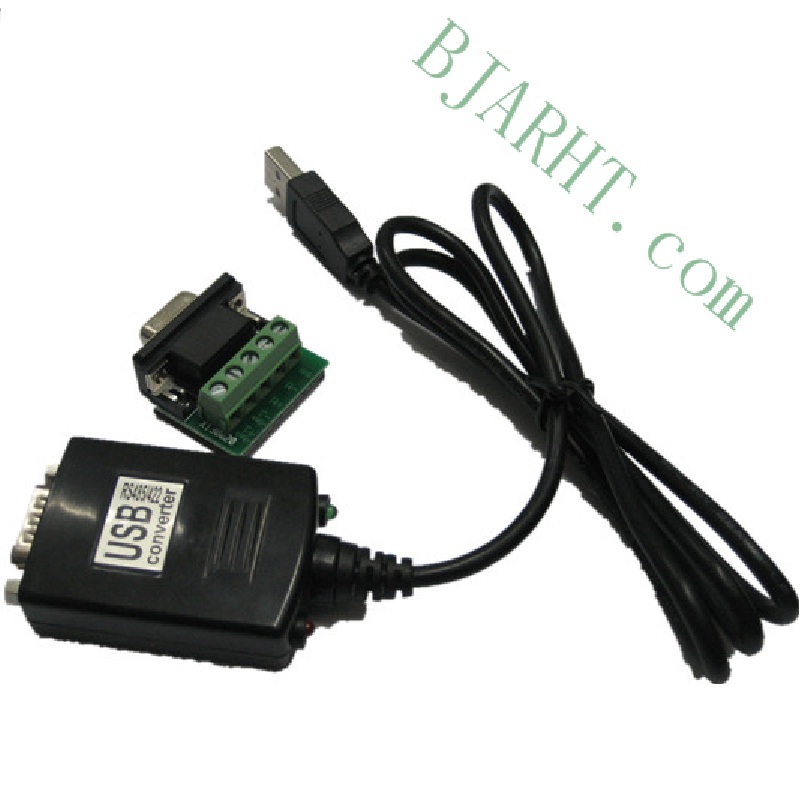

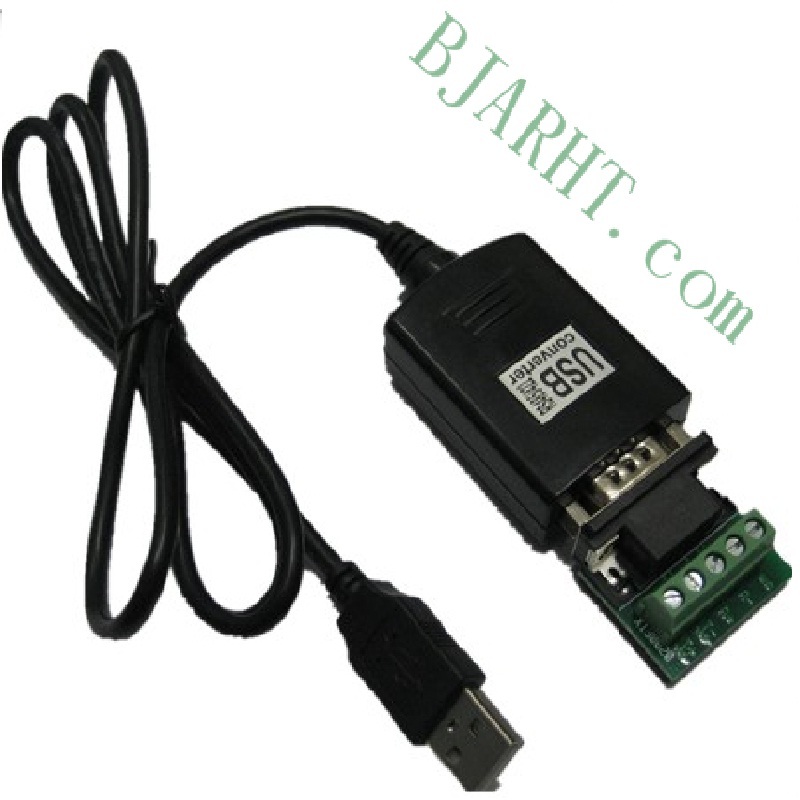

USB转串口RS485/422 AR101F-485/422

AR101F-485/422采用英国FTDI公司的FT232R芯片。让您的笔记本电脑或工作站可以通过USB(通用串行总线)与1个串行RS485/422 外设进行通信。AR101F通过PC的USB端口为您的系统增加1个Windows下的COM口,并与任何型号的RS422/485设备兼容。这类即插即用的USB解决方 案非常适用于移动,仪器和POS应用。简单,方便的串口扩展USB即插即用功能无需考虑IRQ,DMA或I/O地址资源,可以方便地实现串口的扩展。客户不再需要打开机箱或关闭主机就可以直接安装,节约了安装的时间和花费。高效能的128字节FIFO和集成的H/W,S/W流程。AR101FI-485/422内建ESD保护 ,2 KV 电磁隔离保护。AR101F系列产品带有USB 2.0 480 Mbps (高速)、128字节的FIFO和集成的硬/软件流控及数据突发访问模式。借助这些精湛的技术,AR101F系列产品毫无疑问成为业界性能的USB串口转换器。

所属分类:

USB串口系列

产品附件:


产品描述

产品特点

支持USB 2.0全速12 Mbps

串口通信速率可达460.8Kbps

端口128字节的接收缓冲区和128字节的发送缓冲区

AR101FI 内建ESD保护,2 KV 电磁隔离保护

COM口记忆功能,方便维护主机COM口列表

自动使能控制RS485双向数据

符合TIA/EIA的RS422/485标准

支持远程唤醒和电源管理

RS485/422最多挂接32个设备

总线电源供电工作

规格

通信速率:全速12 Mbps

支持USB 1.1,2.0

连接器:USB A型

信号:

RS-422:TxD+(A),TxD-(B),RxD+(A),RxD-(B),GND

4线RS-485:TxD+(A),TxD-(B),RxD+(A),RxD-(B),GND

2线RS-485:Data+(A),Data-(B),GND

连接器:针式DB9

FIFO:128 byte

RS485/422波特率:50 bps ~ 460.8 Kbps

数据位:7,8

停止位:1,2

I/O地址/IRQ:BIOS分配

校验位:None,Even,Odd,Space,Mark

支持以下操作系统:

Windows 2000, Server 2003, Server 2008

Windows XP and XP 64-bit

Windows Vista and Vista 64-bit

Windows XP Embedded

Windows CE 4.2, 5.0, 5.2 and 6.0

Mac OS 8/9,OS-X

Windows 7 64-bit

Windows 8 64-bit

windows 10 64-bit

Android(JavaD2XX)

Linux 2.4 以后版本

工作温度:-30 ~ 85 °C

工作湿度:5 ~ 95% RH

存储温度:-40 ~ 85 °C

接口保护:内建ESD保护

电磁隔离保护:2 KV 电磁隔离保护(仅AR101FI)


硬件描述



             60x40x18mm线长1米



硬件接口描述



  AR101F-485/422系列转换器具有一个串口RS485/422,一个是USB2.0接口。





DB9接口







驱动程序安装

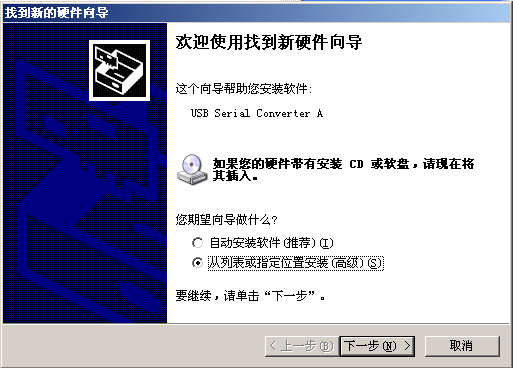

当首次连接USB串口转换器时系统会自动弹出如下窗口,选择“从列表或指定位置安装(高级)”选项。

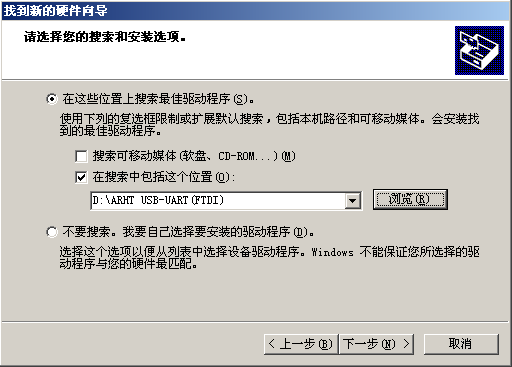

选择指定位置安装驱动程序

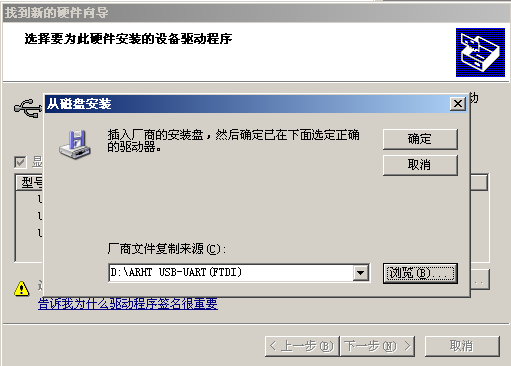

选择下一步系统会选择USB驱动文件,选择FTDIBUS.INF文件。





找到指定位置选择FTDIBUS.INF文件。

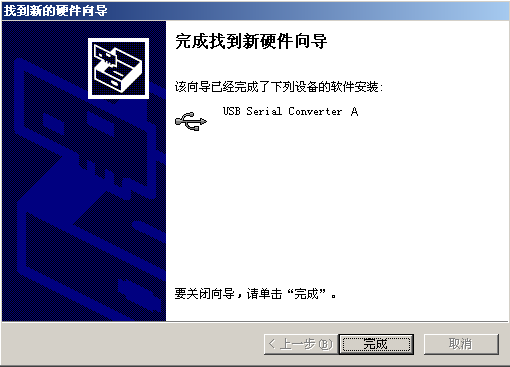

确定选择的文件位置,系统会自动完成USB Serial Converter A的驱动程序安装。如下图

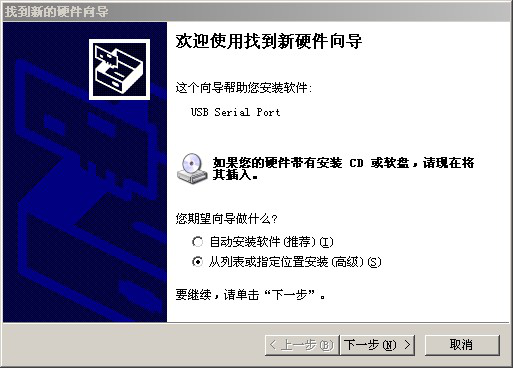

根据设备的端口数量系统会重复安装USB Serial Converter 的驱动程序数次。系统会自动弹出找到新硬件USB Serial Port窗口进行安装虚拟串口驱动程序,选择“从列表或指定位置安装(高级)”选项。

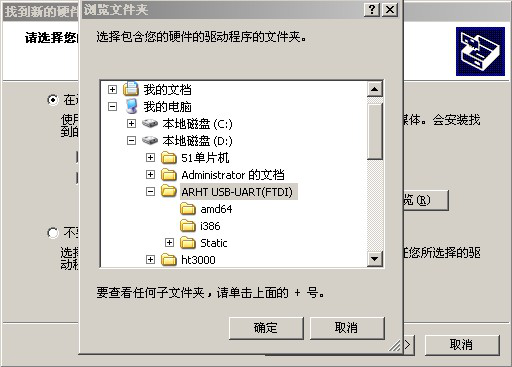

下一步进入选择驱动程序路经窗口

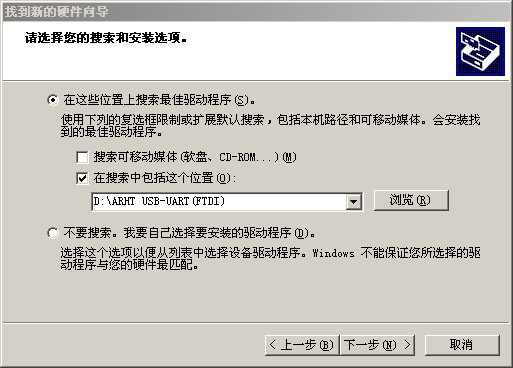

选择指定路径确定

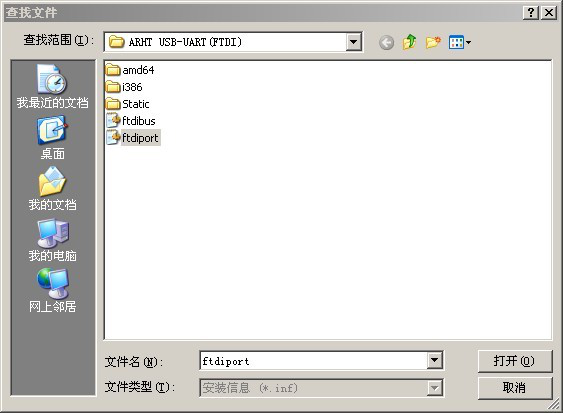

进入选择FTDIPORT.INF文件确定。

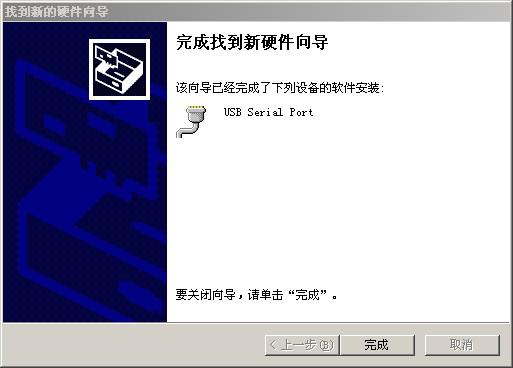

系统会完成USB Serial Port虚拟串口驱动程序的安装。





根据设备的端口数量系统会重复安装USB Serial Port虚拟串口驱动程序的安装数次。全部的端口驱动安装完成,如果之前没有安装过虚拟串口驱动程序系统默认的COM端口号是COM3,4,5,6几个端口如下图所有驱动安装完成。



选型表



AR101F232

AR101F485

AR101FI232

AR101FI485

电磁隔离保护

接口ESD保护

接口类型232

接口类型485

数据收发指示灯

更多驱动程序安装指南可参考FTDI官网:http://www.ftdichip.com/Support/Documents/InstallGuides.htm
