canopen中继器:can光纤转换器的安装说明

发布时间:

2021-05-07 16:39

canopen中继器:can光纤

       canopen中继器:can光纤转换器,是集成1路标准光纤接口(单模、多模, SC、 ST 可选)、 2 路标准 CAN 总线接口的工业级 CAN 总线转光纤转换器。CAN光纤转换器可以将 CAN 总线数据转换成光信号通过光纤来传输,下面就为大家介绍下这款CAN光纤转换器的安装说明。

1、CAN 总线配置:

       can光纤转换器在使用前一般需要用户对CAN总线通信参数进行配置。

2、配置 CAN 总线波特率1:

       can光纤转换器可以支持 10K~1000K 之间一组常用的波特率, 可以通过操作设备中的拨码开关, 对波特率进行配置。

3、canopen中继器:



       配置 CAN 总线波特率2:系统先不要上电, 用螺丝刀打开设备外壳,找到设备中的拨码开关,拨码开关的“ 1、 2、 3、 4”号可以对CAN1波特率进行配置,“ 5、 6、 7、 8”号可以对CAN2波特率进行配置。

4、配置 CAN 总线终端电阻:

       光纤转can模块两条CAN通道内部均已经集成标准120Ω终端电阻,可通过两条CAN总线接线端子之间的拨码开关选择是否接入。

5、与光纤连接:

       can光纤转换器的光纤接口类型可选择SC、 ST两种接口, 传输方式可选择单模、多模两种, 用户在实际使用时只需要选择对应的光纤线即可即插即用。

6、can光纤转换器与CAN连接:

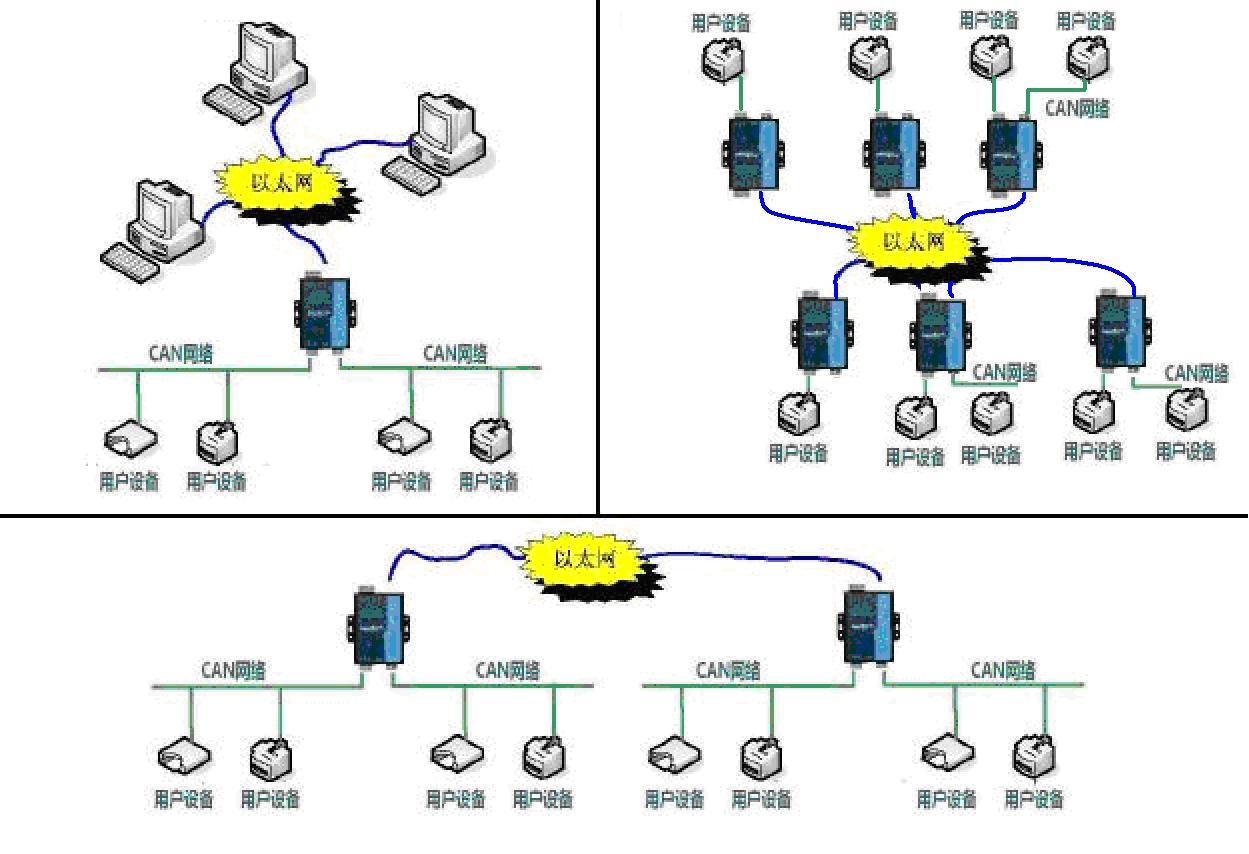

       canopen中继器:can光纤转换器接入CAN总线连接方式:将CAN_H连CAN_H,CAN_L连CAN_L即可建立通信。CAN-bus网络采用直线拓扑结构,总线最远的2个终端需要安装120Ω的终端电阻;如果节点数目大于2,中间节点不需要安装120Ω的终端电阻。对于分支连接,其长度不应超过3米。
