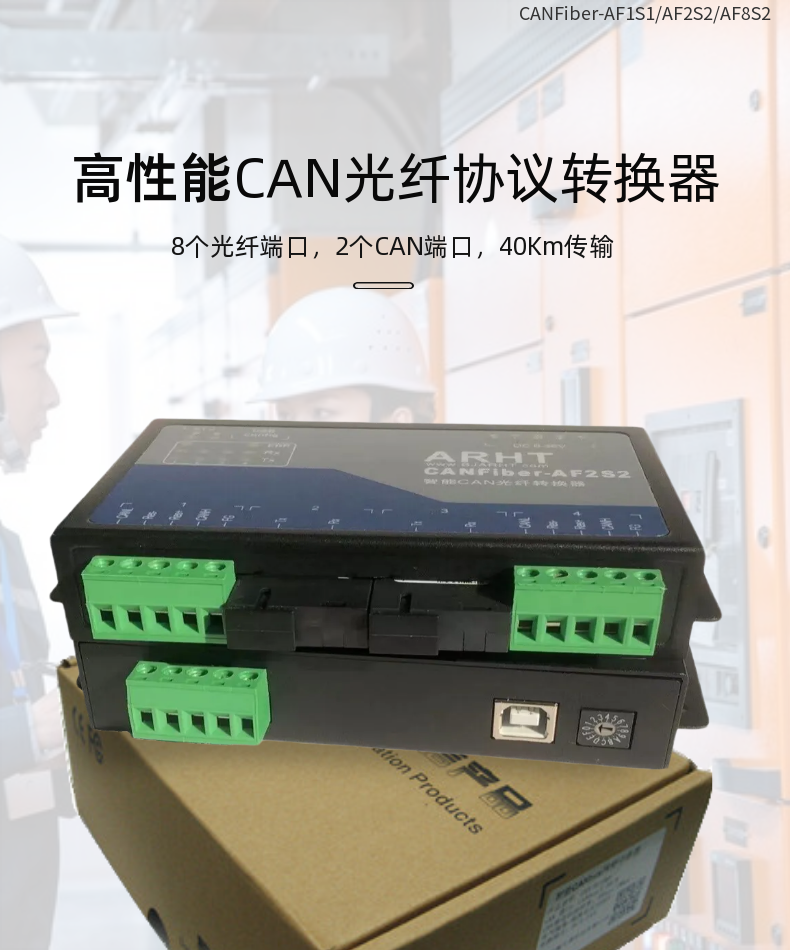

CAN转多路光纤集线器

CANFiber-AFxSx系列产品共有四个系列产品,分别是AF1S1\AF2S2\AF8S2\AF0S2。AF1S1支持一路CAN电缆数据接口,一路光纤数据接口,适用于点对点通讯结构;AF2S2支持两路CAN电缆数据接口,两路光纤数据接口,适用于链形(可级联传输更远距离)、星形、环网冗余型拓扑结构;AF8S2支持两路CAN电缆数据接口,八路光纤数据接口,更好的应用于星型拓扑结构,有效降低了总线负载。AF0S2只有两路CAN电缆数据接口,适用于延长CAN总线传输距离,改变CAN总线链接拓扑结构增加链接分支。CANFiber-AFxSx可混合组网为更复杂的网络拓扑结构。该产品具有总线故障自动恢复功能,当某段总线出现故障时自动恢复。 CANFiber-AFxSx系列产品光纤传输采用不归零编码解码技术,解析总线协议并再生数据,支持0~1Mbps内的各种自定义波特率,有效解决CAN总线高速率远距离传输问题。多模光纤可传输2Km,单模光纤可传输20Km/40Km/80Km/120Km。可靠的完成了通过光纤传输CAN总线,集成并保留了CAN总线的全部优点,如对等传输、突发数据、总线仲裁等。同时还具有工业级设计、低功耗、隔离保护、总线故障自动恢复、IP30防护等级、可导轨安装、宽电源输入(DC9~36V)等特点。

所属分类:

CANbus系列


产品描述



产品应用

工业自动化控制系统;

智能楼宇控制数据、广播系统;

安防产品;

电力、矿业通讯;

其他现场控制及通信领域;

产品特性

电气接口:CAN2.0A/B;

最多八个光纤端口,两个CANbus端口(内部提供120欧终端电阻);

转发效率双向最高波特率传输量:

AF8S2:7300帧/秒(标准帧),6700帧/秒(扩展帧);

AF2S2:8000帧/秒(标准帧),6700帧/秒(扩展帧);

AF1S1:8000帧/秒(标准帧),6700帧/秒(扩展帧);

转发型式:存储转发;

支持5K~1Mbps以内各种波特率,通过旋钮开关或配置软件进行配置;

AF1S1支持CAN波特率自动侦测功能无需配置链接光纤后上电即可使用;

光纤通过CPLD不归零编码解码技术传输完全解决CAN总线高速率远距离传输问题。多模传输2Km,单模传输20Km发送光功率:≥-11dBm,接收灵敏度:≤-33dBm(标配),最大可提供120Km:≥-1dBm,≤-37dBm;

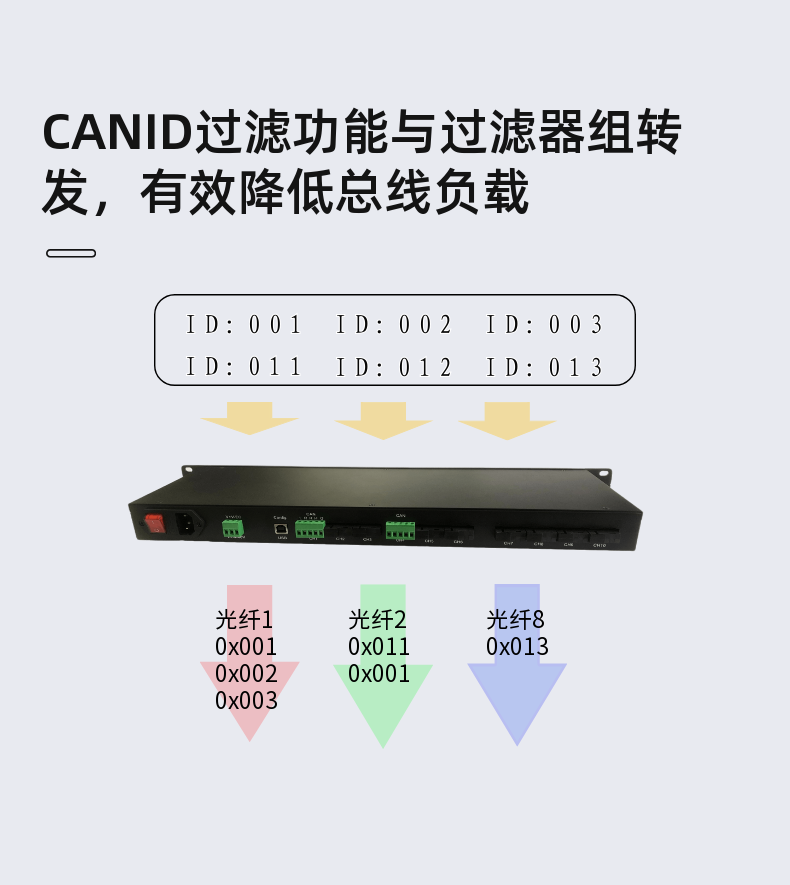

每个CAN端口最少14个过滤器组,使用经典的掩码模式。每组过滤器组单独配置数据的转发通道有效降低总线负载;

支持多种网络拓扑结构,点对点、星形、链形、环网冗余,可组合为更复杂的网络拓扑结构;

CAN总线接口采用隔离供电,完全隔离总线于设备间的地线回路,采用先进的电磁隔离技术隔离总线信号、有效保护了通讯设备受电源地线回路和浪涌的干扰破坏;

CAN总线接口提供每线1500W的防雷浪涌保护、3KV静电保护及防止共地干扰,具有自恢复过流保护功能。

具有总线故障自动恢复功能,光纤链路状态智能监测;

具有通道收发状态指示灯总线错误指示灯、光纤链路状态指示灯;

两路DC9~36V电源供电,具有防反接功能,具有短路保护功能;

工业级设计,无风扇、低功耗、超强防磁场、仿辐射及抗干扰能力;

超强度钢板外壳,IP30防护等级,可选35mm工业导轨安装方式。
